Un clima salubre sul posto di lavoro è un obbiettivo fondamentale da raggiungere per aumentare l’efficienza dei lavoratori e dell'intero processo produttivo. A causa delle elevate temperature, causate da macchinari o dal clima, molti impianti di produzione fanno fatica ad affrontare i periodi più caldi dell'anno; durante l’inverno invece, a causa delle basse temperature, è difficile raggiungere una temperatura interna confortevole ed una ventilazione adeguata allo stesso tempo. Durante l'inverno le finestre e le bocchette di ventilazione vengono chiuse a favore della ritenzione del calore e della prevenzione delle correnti d'aria. Il riscaldamento nei capannoni di produzione sembra spesso funzionare in modo molto meno efficiente e sostenibile di quanto sarebbe possibile. Questo blog spiega come fornire in modo sostenibile ad una fabbrica un clima interno sano e confortevole per tutto l’anno.
Riutilizzo dell'energia usata per il riscaldamento
Dall'involucro esterno di un edificio scaturisce la capacità di isolamento termico dello stesso. Quando un edificio non è adeguatamente isolato trattiene molto calore in estate e disperde molto calore in inverno. Gli edifici industriali tendono ad accumulare calore nella zona del soffitto a causa della naturale circolazione dell'aria calda che tende ad andare verso l'alto, dove generalmente si riscontra una temperatura superiore che può variare in aumento dai cinque ai dieci gradi. Questo calore è prodotto dai processi produttivi industriali, dall'illuminazione generalmente di vecchia data e a bassa efficienza, dalle persone e dall’impianto di riscaldamento ordinario. Si può riutilizzare questo calore che tende a concentrarsi sotto il soffitto per riscaldare un capannone, indirizzando l’aria calda verso il pavimento dell'azienda, attraverso un adeguato sistema di ventilazione. In questo modo il riscaldamento del reparto viene in parte realizzato con il riscaldamento già prodotto e pagato; conseguentemente è necessaria molto meno o nessuna energia aggiuntiva per l'impianto di riscaldamento vero e proprio.
Il modulo Recupero di Calore: riscaldamento e ventilazione in un unico macchinario

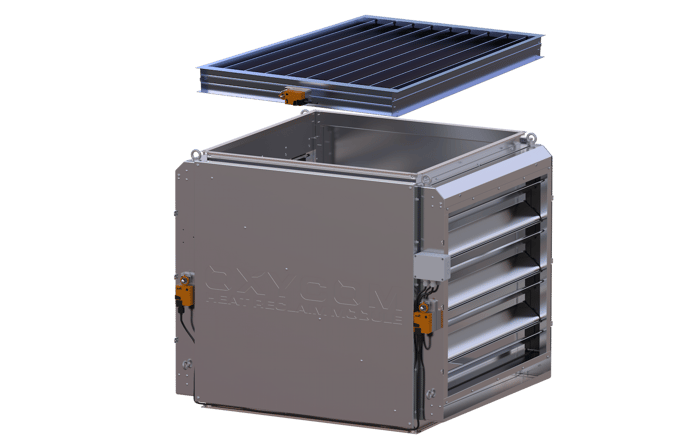

Il modulo di recupero del calore - Heat Reclaim - si adatta al sistema di raffreddamento e ventilazione adiabatico a due stadi - IntrCooll - ed è una soluzione intelligente per ottenere un clima interno piacevole e confortevole in inverno.
Il modulo Heat Reclaim prende l’aria calda dal soffitto e la riporta al pavimento. Tale modulo può miscelare, riscaldandola, l'aria fredda esterna con l’aria calda che si concentra sotto il tetto, farle raggiungere una temperatura confortevole e riportarla verso il pavimento dell'azienda.
Questa tecnica offre una soluzione per le seguenti situazioni:
- Quando è necessario un riscaldamento durante l'inverno
Quando il riscaldamento è necessario durante l'inverno, il recupero del calore dal sottotetto costituisce un modo efficiente e sostenibile di riscaldare. Il sistema Heat Reclaim riduce al minimo le perdite di calore, utilizzando il calore già presente ed indirizzandolo verso le aree di lavoro; di conseguenza anche il consumo energetico necessario per il riscaldamento diminuisce drasticamente.
- Quando è necessario un raffrescamento durante l'inverno
Alcune fabbriche, anche durante l'inverno, soffrono della problematica di caldo eccessivo all’interno dei loro capannoni di produzione. L'apertura di finestre o botole per la ventilazione non offre una soluzione sufficiente in questo periodo dell'anno in quanto provoca un tiraggio non controllato ed inappropriato. In questi casi il modulo Heat Reclaim utilizza il calore in eccesso, miscelando l'aria calda interna con l'aria fredda esterna e facendo raggiungere all’aria che verrà indirizzata alle aree di lavoro una temperatura piacevole e confortevole.
Indipendentemente dalla situazione, un vantaggio significativo del modulo Heat Reclaim è quello di fornire alla fabbrica una ventilazione regolare durante l'inverno con aria esterna pulita che viene continuamente fornita a beneficio dei dipendenti.
Quando il calore prodotto internamente non è sufficiente e il sistema di riscaldamento presente è sottodimensionato, il modulo Heat Reclaim può essere integrato con il sistema Heat Coil. Trattasi di un modulo in cui si trova una doppia batteria che riscaldando l'aria utilizzata dal modulo Heat Reclaim, fornisce il riscaldamento adeguato alle aree di lavoro.
Il modulo Heat Reclaim in azione: alcuni esempi di settore
Rendere più efficienti i processi di Riscaldamento e Ventilazione in un vecchio capannone di produzione
Uno dei complessi di edifici produttivi della Canon, in cui si producono e preparano componenti di ricambio, è stato costruito negli anni '80 ed è quindi scarsamente isolato e poco ventilato. Al loro interno sono state installate 16 unità IntrCooll per fornire ai dipendenti aria fresca e refrigerata durante i periodi più caldi dell'anno. Per fornire ai padiglioni un calore sufficiente in inverno il consumo elettrico sarebbe stato eccessivo se tutte le unità IntrCooll fossero state utilizzate a tal fine; per questo motivo si è deciso di dotare metà delle unità IntrCooll del modulo Heat Reclaim. Con questa soluzione, è necessaria meno energia elettrica per i pannelli radianti in quanto il modulo Heat Reclaim fornisce parte del riscaldamento necessario. E per di più come vantaggio aggiuntivo, i padiglioni vengono riforniti di aria esterna e pulita durante l'inverno.
Ottenere una temperatura di comfort in una industria dolciaria
Nell’industria dolciaria tedesca Sinnack Backspezialitäten le unità IntrCooll forniscono aria fredda nei capannoni di produzione. A causa dell'enorme calore rilasciato dal processo di produzione, le aree di lavoro hanno bisogno di essere "raffreddate" anche d’inverno, soprattutto nei capannoni dove i prodotti da forno vengono fatti raffreddare. La difficoltà nasce dal fatto che è dannoso per i prodotti da forno entrare in contatto diretto con aria fredda invernale durante il processo di raffreddamento. Come soluzione, alcune unità IntrCooll sono state dotate del modulo Heat Reclaim. Tale modulo utilizza il calore che si concentra sotto il soffitto per riscaldare l'aria fredda esterna e portarla ad una temperatura confortevole. Tale aria dopo aver raggiunto una temperatura moderata adatta alle specifiche tecniche di produzione richieste, viene distribuita nelle aree di lavoro.
Rinfrescare l'aria in una fabbrica metalmeccanica
Durante il processo di lavorazione e trasfomazione dei metalli della BMI-Thegon, vengono rilasciati fumi che devono essere estratti per il benessere dei dipendenti. A questo scopo è stato realizzato un impianto di estrazione collegato ai quattro macchinari IntrCooll esistenti. Fino a poco tempo fa questo significava che, in inverno, o tutta l'aria veniva estratta quando gli impianti IntrCooll erano spenti o si sviluppava uno inadeguato tiraggio con gli impianti IntrCooll in funzione. In entrambi i casi, questa non era una situazione ideale per le persone operanti nelle aree di produzione. L'anno scorso, due delle quattro unità IntrCooll sono state dotate del modulo Heat Reclaim. Il modulo utilizza il calore rilasciato durante la lavorazione del metallo per riscaldare l'aria esterna fredda per poi distribuire tale aria ad una corretta temperatura nelle zone di lavoro dell'officina dove il personale è presente. In questo modo, la fabbrica può ora essere rifornita di aria esterna anche in inverno, senza causare correnti d'aria fastidiose.
In conclusione
Il modo in cui il modulo di recupero del calore viene utilizzato il modulo Heat Reclaim può essere alquanto flessibile e dipende dal settore industriale e dalle esigenze specifiche dell’azienda. In tutti i casi, il modulo Heat Reclaim costituisce una soluzione adeguata per regolare la temperatura in modo sostenibile ed efficiente all’interno di un capannone di produzione durante l'inverno. Il modulo fornisce un’aria ad una temperatura adeguata ed ideale per la salute ed il comfort dei dipendenti (dato che viene impiegata anche l’aria esterna). Quando si investe in un impianto di climatizzazione intelligente come Intrcooll, che fornisce un’aria ad una temperatura ottimale durante tre stagioni (autunno, primavera, estate), sarebbe un peccato non poterlo utilizzare anche in inverno...
Nel nostro whitepaper “Sfide e opportunità per un controllo del clima efficiente dal punto di vista energetico”, descriviamo come è possibile creare un clima interno confortevole e sostenibile presso il proprio stabilimento di produzione.
Volete saperne di più sul modulo Heat Reclaim o su una completa installazione IntrCooll? Contattateci compilando il modulo sottostante, al numero di telefono +31 (0)572 349 400 o scrivendo una mail ad info@oxy-com.com.
